Mengupas Tuntas Tiga Pinout Coil Avanza: Fungsi, Pengujian, dan Permasalahan
Avanza, mobil keluarga andalan Toyota, telah menjadi primadona di jalanan Indonesia bertahun-tahun. Kehandalannya tak lepas dari komponen-komponen vital yang menyusun sistem pengapian, salah satunya adalah koil pengapian (ignition coil). Koil Avanza, umumnya memiliki tiga pinout atau terminal yang masing-masing memiliki fungsi spesifik dalam proses pembakaran. Pemahaman yang mendalam tentang ketiga pinout ini krusial untuk perawatan dan pemecahan masalah ketika sistem pengapian mengalami gangguan. Artikel ini akan membahas secara detail tiga pinout coil Avanza, fungsi masing-masing, metode pengujian, serta permasalahan umum yang mungkin terjadi dan cara mengatasinya.

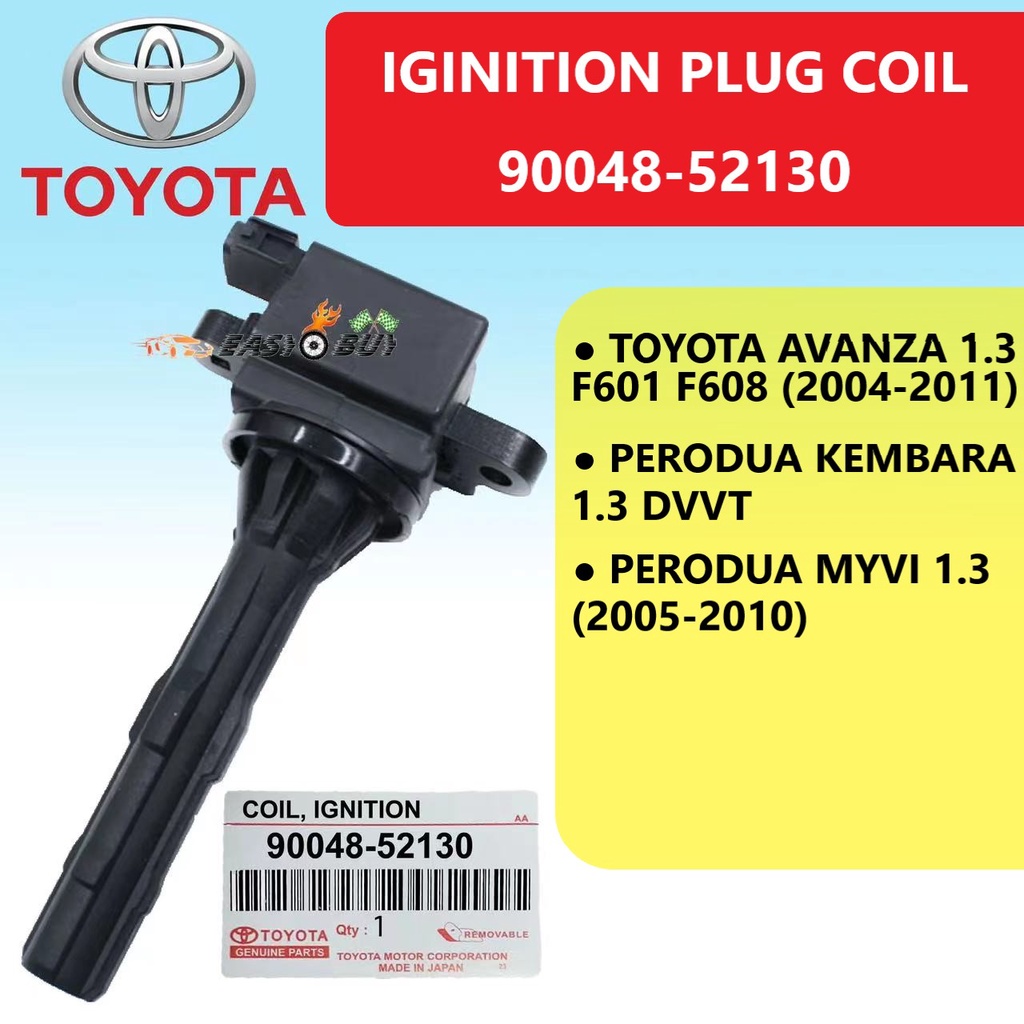

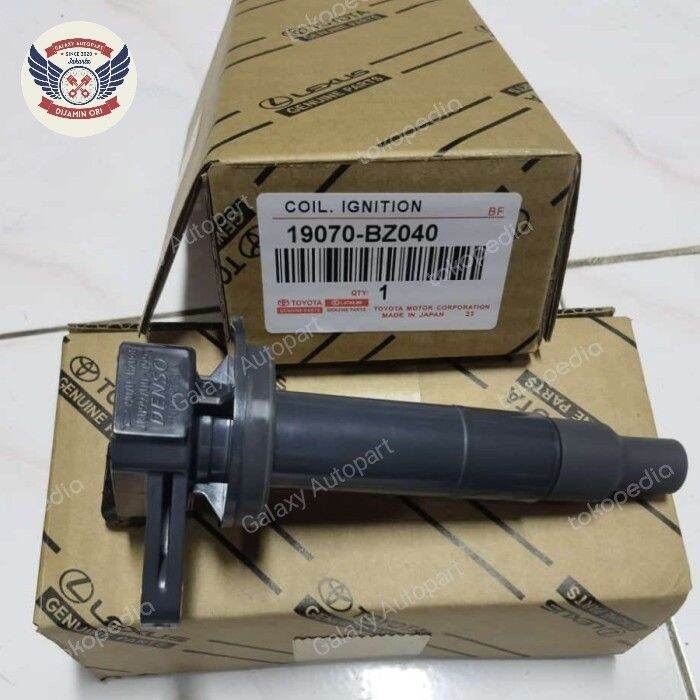

I. Mengenal Koil Pengapian (Ignition Coil) Avanza
Koil pengapian merupakan komponen vital dalam sistem pengapian kendaraan. Fungsinya adalah untuk meningkatkan tegangan rendah dari baterai (12V) menjadi tegangan tinggi (hingga 20.000V atau lebih) yang dibutuhkan untuk membakar campuran udara dan bahan bakar di ruang bakar. Proses ini menghasilkan percikan api yang memicu pembakaran dan menghasilkan tenaga penggerak kendaraan. Avanza, tergantung tahun produksi dan tipe mesinnya, dapat menggunakan berbagai jenis koil pengapian, namun umumnya memiliki tiga pinout.
II. Tiga Pinout Coil Avanza dan Fungsinya
Koil Avanza dengan tiga pinout umumnya memiliki konfigurasi sebagai berikut:
-
Pin 1: Input Tegangan Rendah (Low Voltage Input): Pin ini terhubung langsung ke sistem kelistrikan kendaraan, khususnya ke sistem pengapian. Tegangan rendah (12V) dari baterai dialirkan melalui pin ini menuju koil. Tegangan ini kemudian diubah menjadi tegangan tinggi oleh koil. Pin ini seringkali ditandai dengan warna hitam atau warna gelap lainnya.
Pin 2: Ground (Ground): Pin ini berfungsi sebagai titik pembumian (ground) untuk koil. Ia menghubungkan koil ke bodi kendaraan, sehingga arus listrik dapat mengalir dengan lancar dan terhindar dari gangguan. Pembumian yang buruk dapat menyebabkan malfungsi koil. Pin ini biasanya ditandai dengan warna hijau atau warna tanah lainnya.
-
Pin 3: Output Tegangan Tinggi (High Voltage Output): Pin inilah yang mengeluarkan tegangan tinggi yang dihasilkan oleh koil. Tegangan tinggi ini dialirkan ke busi melalui kabel busi (high tension wire). Percikan api di busi dipicu oleh tegangan tinggi ini, membakar campuran udara dan bahan bakar. Pin ini biasanya ditandai dengan warna merah atau warna terang lainnya.
Penting untuk dicatat: Meskipun umumnya memiliki konfigurasi seperti di atas, selalu periksa diagram kelistrikan kendaraan Anda untuk memastikan penandaan pin yang akurat. Warna kabel dan penempatan pin dapat sedikit berbeda tergantung pada tahun produksi dan tipe Avanza.
III. Cara Menguji Coil Avanza
Mengidentifikasi coil yang bermasalah membutuhkan pengujian yang tepat. Berikut beberapa metode pengujian coil Avanza:
A. Pengujian Visual:
- Periksa kondisi fisik coil. Cari tanda-tanda kerusakan seperti retak, terbakar, atau kabel yang putus. Coil yang mengalami kerusakan fisik jelas perlu diganti.
B. Pengujian dengan Multimeter:
-
Pengujian Resistensi (Ohm): Gunakan multimeter untuk mengukur resistansi pada kumparan primer dan sekunder koil. Nilai resistansi yang normal umumnya tertera pada spesifikasi coil atau dapat ditemukan di buku panduan perbaikan. Nilai resistansi yang terlalu tinggi atau rendah mengindikasikan adanya kerusakan pada kumparan.
-
Pengujian Tegangan: Dengan bantuan alat pengukur tegangan, ukur tegangan pada pin input (pin 1) saat kunci kontak diputar ke posisi "ON". Tegangan harus sesuai dengan tegangan baterai (sekitar 12V). Jika tegangan rendah atau tidak ada, berarti ada masalah pada sistem kelistrikan kendaraan.
C. Pengujian dengan Lampu Uji:
- Hubungkan lampu uji antara pin output (pin 3) dan ground (pin 2). Putar kunci kontak. Lampu uji seharusnya menyala sebentar saat sistem pengapian bekerja. Jika lampu tidak menyala, kemungkinan ada masalah pada koil, ECU, atau sistem pengapian lainnya.
IV. Permasalahan Umum dan Cara Mengatasinya
Beberapa permasalahan umum yang terkait dengan coil Avanza meliputi:
-
Koil Mati Total: Koil tidak menghasilkan tegangan tinggi sama sekali. Gejala yang muncul adalah mesin tidak mau menyala atau mesin mati mendadak. Penyebabnya bisa karena kerusakan fisik koil, kerusakan internal kumparan, atau masalah pada sistem kelistrikan. Solusi: Ganti koil dengan yang baru.
-
Koil Melemah: Koil masih menghasilkan tegangan tinggi, tetapi tegangannya lebih rendah dari normal. Gejala yang muncul adalah mesin sulit dihidupkan, mesin tersendat-sendat, atau tenaga mesin berkurang. Penyebabnya bisa karena usia koil yang sudah tua, panas berlebih, atau kerusakan internal kumparan. Solusi: Ganti koil dengan yang baru.
-
Kabel Busi Rusak: Meskipun bukan masalah pada koil, kabel busi yang rusak dapat menyebabkan gejala yang mirip dengan koil yang bermasalah. Kabel busi yang retak atau terkelupas dapat menyebabkan percikan api lemah atau tidak ada sama sekali. Solusi: Ganti kabel busi yang rusak.
-
Busi Rusak: Busi yang kotor, aus, atau rusak juga dapat menyebabkan masalah pengapian. Busi yang rusak dapat mencegah percikan api yang kuat, meskipun koil menghasilkan tegangan tinggi. Solusi: Ganti busi dengan yang baru.
-
ECU Bermasalah: ECU (Engine Control Unit) berperan penting dalam mengontrol sistem pengapian. ECU yang bermasalah dapat menyebabkan koil tidak bekerja dengan baik. Solusi: Periksa dan perbaiki ECU atau ganti jika diperlukan.
-
Masalah Pembumian: Sambungan ground yang buruk dapat menyebabkan tegangan tidak stabil dan mengganggu kinerja koil. Solusi: Periksa dan bersihkan semua sambungan ground.
V. Kesimpulan
Memahami tiga pinout coil Avanza dan fungsinya sangat penting untuk perawatan dan pemecahan masalah sistem pengapian. Dengan melakukan pengujian yang tepat dan memahami gejala-gejala yang muncul, Anda dapat dengan mudah mengidentifikasi penyebab masalah dan melakukan perbaikan yang tepat. Ingatlah untuk selalu mengganti komponen yang rusak dengan komponen yang berkualitas dan sesuai dengan spesifikasi kendaraan Anda. Jangan ragu untuk berkonsultasi dengan mekanik yang berpengalaman jika Anda mengalami kesulitan dalam mengidentifikasi dan memperbaiki masalah pada sistem pengapian Avanza Anda. Semoga artikel ini bermanfaat bagi Anda.
