Mengupas Tuntas AC Avanza dan Misteri Magnetic Clutch: Fungsi, Cara Kerja, dan Perawatan
Table of Content
Mengupas Tuntas AC Avanza dan Misteri Magnetic Clutch: Fungsi, Cara Kerja, dan Perawatan
Avanza, mobil keluarga andalan Toyota, tak lepas dari peran penting sistem pendingin ruangan (AC) untuk kenyamanan berkendara. Salah satu komponen vital dalam sistem AC Avanza adalah magnetic clutch. Komponen ini seringkali menjadi biang keladi masalah jika AC mobil mulai bermasalah. Artikel ini akan membahas secara mendalam tentang AC Avanza, khususnya peran dan fungsi magnetic clutch, cara kerjanya, penyebab kerusakan, serta tips perawatan untuk menjaga performa AC tetap optimal.
Sistem Pendingin Ruangan (AC) Avanza: Gambaran Umum
Sistem AC Avanza, seperti halnya mobil-mobil lain, bekerja berdasarkan siklus refrigerasi. Siklus ini melibatkan beberapa komponen utama, antara lain:
- Kompresor: Jantung dari sistem AC. Kompresor bertugas memampatkan refrigerant (refrigeran) bertekanan rendah dan bersuhu rendah menjadi bertekanan tinggi dan bersuhu tinggi. Pada Avanza, kompresor digerakkan oleh sabuk kipas mesin.
- Kondensor: Berfungsi mendinginkan dan mengubah refrigerant bertekanan tinggi dan bersuhu tinggi menjadi cair bertekanan tinggi. Kondensor biasanya terletak di depan radiator.
- Evaporator: Bertugas menyerap panas dari kabin mobil, mengubah refrigerant cair bertekanan rendah menjadi gas bertekanan rendah dan bersuhu rendah. Evaporator terletak di dalam kabin mobil, biasanya di balik dashboard.
- Ekspansi Valve (Expansion Valve): Mengatur aliran refrigerant cair dari kondensor ke evaporator. Valve ini mengatur tekanan dan suhu refrigerant agar sesuai dengan kebutuhan.
- Refrigerant: Cairan pendingin yang bertugas menyerap dan memindahkan panas. Jenis refrigerant yang umum digunakan adalah R-134a.
- Magnetic Clutch: Komponen elektromagnetik yang menghubungkan dan memutuskan putaran kompresor.
Magnetic Clutch: Jembatan Putaran Kompresor

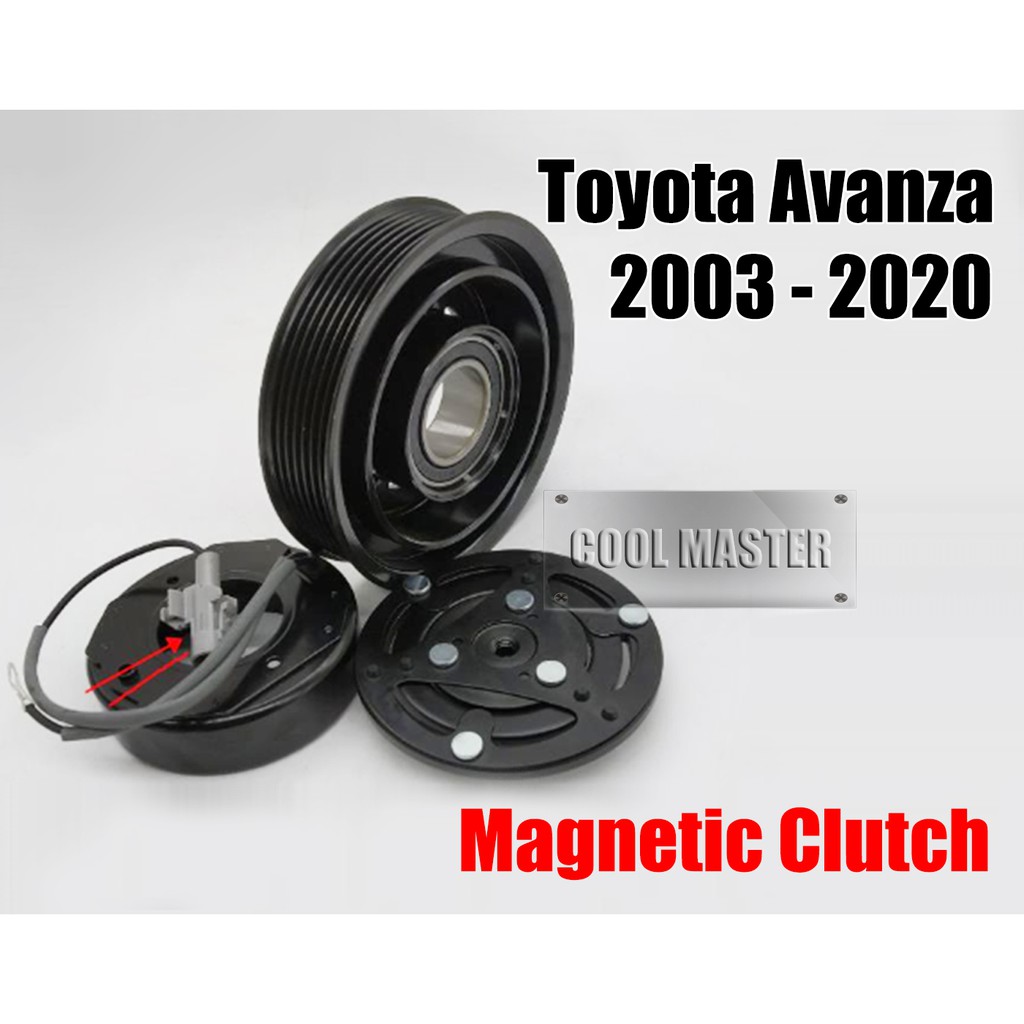

Magnetic clutch adalah komponen elektromagnetik yang berperan sebagai penghubung antara poros kompresor dengan pulley yang digerakkan oleh sabuk kipas. Komponen ini bekerja berdasarkan prinsip elektromagnetisme. Ketika sistem AC diaktifkan, arus listrik mengalir ke magnetic clutch, menghasilkan medan magnet yang menarik clutch plate ke pulley, sehingga kompresor mulai berputar. Sebaliknya, ketika AC dimatikan, arus listrik terputus, medan magnet hilang, dan clutch plate terlepas dari pulley, sehingga kompresor berhenti berputar.
Cara Kerja Magnetic Clutch
Proses kerja magnetic clutch dapat dijelaskan sebagai berikut:
- AC Diaktifkan: Saat tombol AC diaktifkan, sinyal listrik dikirim ke magnetic clutch.
- Coil Teraliri Listrik: Coil di dalam magnetic clutch teraliri listrik, menghasilkan medan magnet yang kuat.
- Clutch Plate Tertarik: Medan magnet menarik clutch plate (piringan kopling) yang terbuat dari material ferromagnetik menempel pada pulley.
- Kompresor Berputar: Dengan terhubungnya clutch plate ke pulley, poros kompresor ikut berputar, dan siklus refrigerasi dimulai. Refrigerant dipompa, panas diserap dari kabin, dan udara dingin dihasilkan.
- AC Dimatikan: Saat tombol AC dimatikan, aliran listrik ke magnetic clutch terputus.
- Medan Magnet Hilang: Medan magnet hilang, dan clutch plate terlepas dari pulley.
- Kompresor Berhenti: Kompresor berhenti berputar, dan siklus refrigerasi terhenti.
Penyebab Kerusakan Magnetic Clutch
Kerusakan magnetic clutch dapat disebabkan oleh beberapa faktor, antara lain:
- Coil Terbakar: Overheating atau arus listrik yang berlebihan dapat menyebabkan coil terbakar dan tidak dapat menghasilkan medan magnet yang cukup kuat untuk menarik clutch plate.
- Clutch Plate Rusak: Aus, bengkok, atau kotoran yang menempel pada clutch plate dapat menghambat proses penarikan dan pelepasan.
- Kabel Listrik Putus atau Korsleting: Kerusakan pada kabel listrik yang menghubungkan magnetic clutch ke sistem kelistrikan mobil dapat menyebabkan magnetic clutch tidak berfungsi.
- Relay Magnetic Clutch Bermasalah: Relay berfungsi sebagai saklar untuk mengalirkan arus ke magnetic clutch. Relay yang rusak dapat menyebabkan magnetic clutch tidak bekerja.
- Kapasitor (untuk beberapa model): Beberapa sistem AC menggunakan kapasitor untuk membantu magnetic clutch. Kapasitor yang rusak dapat menyebabkan masalah pada kinerja magnetic clutch.
Gejala Kerusakan Magnetic Clutch
Beberapa gejala yang mengindikasikan kerusakan magnetic clutch antara lain:
- AC tidak dingin: Gejala paling umum. Kompresor tidak berputar, sehingga siklus refrigerasi tidak berjalan.
- Suara berisik dari kompresor: Suara berisik dapat menandakan adanya masalah pada clutch plate atau komponen lain di dalam magnetic clutch.
- AC hidup-mati sendiri: Indikasi masalah pada sistem kelistrikan, termasuk kemungkinan kerusakan pada magnetic clutch atau relay-nya.
- Bau terbakar: Bau terbakar menandakan kemungkinan coil magnetic clutch terbakar.
Perawatan Magnetic Clutch dan Sistem AC Avanza
Perawatan rutin sangat penting untuk menjaga performa AC Avanza dan mencegah kerusakan pada magnetic clutch. Berikut beberapa tips perawatan:
- Pemeriksaan Rutin: Periksa kondisi magnetic clutch secara berkala, termasuk memeriksa kondisi kabel listrik, coil, dan clutch plate.
- Kebersihan Kondensor: Kondensor yang kotor dapat mengurangi efisiensi pendinginan dan menyebabkan kompresor bekerja lebih keras, sehingga meningkatkan risiko kerusakan magnetic clutch. Bersihkan kondensor secara berkala dengan air dan sikat lembut.
- Pengisian Refrigerant: Kekurangan refrigerant dapat menyebabkan kompresor bekerja terlalu keras dan meningkatkan risiko kerusakan. Lakukan pengisian refrigerant secara berkala oleh teknisi AC yang berpengalaman.
- Penggantian Komponen Rusak: Ganti komponen yang rusak seperti coil, clutch plate, atau relay segera setelah ditemukan kerusakan. Jangan menunda perbaikan karena dapat menyebabkan kerusakan lebih lanjut pada sistem AC.
- Hindari Penggunaan AC Berlebihan: Penggunaan AC secara berlebihan, terutama dalam kondisi mesin belum panas, dapat membebani kompresor dan meningkatkan risiko kerusakan.
- Periksa Sabuk Kipas: Sabuk kipas yang kendur atau aus dapat mempengaruhi putaran kompresor dan menyebabkan kerusakan pada magnetic clutch.
Kesimpulan
Magnetic clutch merupakan komponen penting dalam sistem AC Avanza yang berperan sebagai penghubung dan pemutus putaran kompresor. Pemahaman tentang fungsi, cara kerja, dan perawatan magnetic clutch sangat penting untuk menjaga kenyamanan berkendara dan mencegah kerusakan yang lebih parah pada sistem AC. Perawatan rutin dan pemeriksaan berkala sangat dianjurkan untuk memastikan performa AC Avanza tetap optimal dan menghindari biaya perbaikan yang mahal. Jika mengalami masalah pada AC, segera konsultasikan dengan teknisi AC yang berpengalaman untuk mendapatkan diagnosis dan perbaikan yang tepat.
