Mengupas Tuntas Sistem Pengapian Avanza: Fungsi, Komponen, dan Cara Kerja Alat Pengatur Pengapian
Table of Content
Mengupas Tuntas Sistem Pengapian Avanza: Fungsi, Komponen, dan Cara Kerja Alat Pengatur Pengapian
Toyota Avanza, sebagai salah satu mobil keluarga terlaris di Indonesia, mengandalkan sistem pengapian yang handal untuk memastikan kinerja mesin yang optimal. Sistem pengapian ini bertanggung jawab untuk membangkitkan percikan api pada busi, yang kemudian memicu pembakaran campuran bahan bakar dan udara di dalam silinder mesin. Sistem ini, meskipun tampak sederhana, terdiri dari beberapa komponen penting yang bekerja secara terintegrasi dan diatur oleh sebuah alat pengatur pengapian (Ignition Control Unit/ECU). Pemahaman yang mendalam tentang sistem pengapian Avanza, termasuk alat pengatur pengapiannya, sangat penting untuk perawatan dan pemecahan masalah ketika terjadi kendala pada performa mesin.
Fungsi Alat Pengatur Pengapian (ECU) pada Avanza
Alat pengatur pengapian, atau yang lebih dikenal dengan Engine Control Unit (ECU), merupakan otak dari sistem pengapian Avanza. Perangkat elektronik ini memiliki peran krusial dalam mengatur waktu pengapian (ignition timing) yang tepat agar mesin dapat bekerja secara efisien dan optimal. Fungsi utama ECU meliputi:
-
Pengaturan Waktu Pengapian (Ignition Timing): ECU menentukan kapan percikan api harus dibangkitkan di busi, berdasarkan berbagai sensor yang memantau kondisi mesin. Waktu pengapian yang tepat sangat penting untuk pembakaran yang sempurna dan memaksimalkan tenaga mesin serta efisiensi bahan bakar. ECU menyesuaikan waktu pengapian ini secara dinamis berdasarkan kecepatan mesin, beban mesin, dan suhu mesin.
-
Pengaturan Durasi Semburan Bahan Bakar (Fuel Injection): Meskipun tidak secara langsung mengatur pengapian, ECU juga berinteraksi erat dengan sistem injeksi bahan bakar. ECU mengatur durasi semburan bahan bakar yang tepat agar sesuai dengan waktu pengapian yang telah ditentukan, memastikan rasio campuran bahan bakar dan udara ideal untuk pembakaran optimal.
-
Pengontrolan Sistem Lainnya: ECU juga berinteraksi dengan berbagai sistem lain di dalam mobil, seperti sistem sensor oksigen (O2 sensor) untuk mengontrol komposisi campuran bahan bakar dan udara, sistem katup buang (exhaust gas recirculation/EGR), dan sistem kontrol emisi. Integrasi ini memastikan efisiensi mesin dan meminimalkan emisi gas buang.
-
Deteksi dan Diagnosa Kesalahan: ECU dilengkapi dengan kemampuan untuk mendeteksi kesalahan pada sistem pengapian dan sistem lainnya. Jika terjadi kesalahan, ECU akan menyimpan kode kesalahan (diagnostic trouble code/DTC) yang dapat dibaca menggunakan alat scan. Kode kesalahan ini membantu teknisi untuk mengidentifikasi dan memperbaiki masalah dengan lebih cepat dan akurat.
-
Pengaturan Putaran Mesin (Idle Speed Control): ECU juga mengontrol putaran mesin saat idle (mesin dalam keadaan diam). ECU mengatur putaran mesin agar tetap stabil pada kecepatan yang optimal, memastikan mesin tidak mati atau bergetar berlebihan.
Komponen Sistem Pengapian Avanza yang Dikendalikan ECU
ECU bekerja sama dengan beberapa komponen penting dalam sistem pengapian Avanza, antara lain:
-

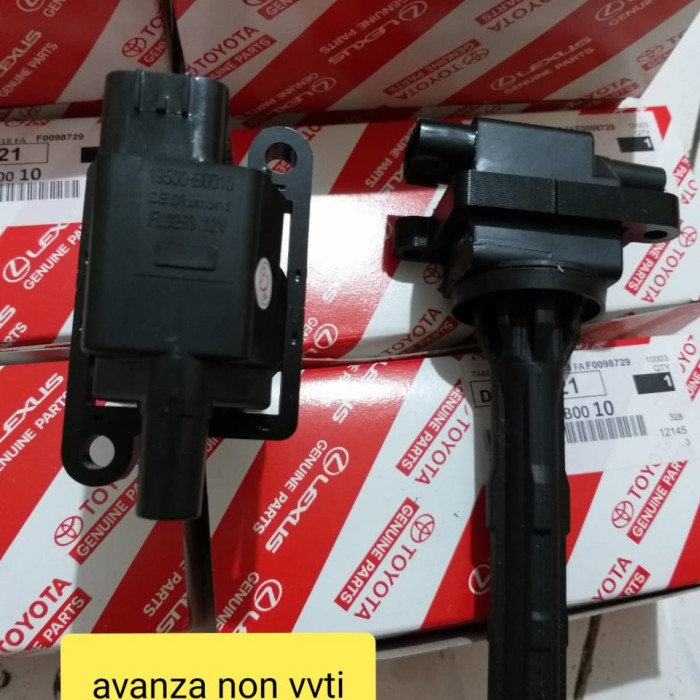

Koil Pengapian (Ignition Coil): Koil pengapian mengubah tegangan rendah dari baterai menjadi tegangan tinggi yang dibutuhkan untuk membangkitkan percikan api pada busi. ECU mengontrol kapan koil pengapian harus beroperasi dengan mengirimkan sinyal listrik.
-
Busi (Spark Plug): Busi merupakan komponen yang menghasilkan percikan api untuk memicu pembakaran campuran bahan bakar dan udara di dalam silinder. Busi harus memiliki celah (gap) yang tepat agar dapat menghasilkan percikan api yang efektif. ECU tidak secara langsung mengontrol busi, namun memastikan bahwa tegangan tinggi yang dikirim ke busi cukup untuk menghasilkan percikan api yang kuat dan tepat waktu.
-
Sensor Posisi Crankshaft (Crankshaft Position Sensor/CKP): Sensor ini mendeteksi posisi crankshaft (poros engkol) dan mengirimkan sinyal ke ECU. Sinyal ini digunakan oleh ECU untuk menentukan waktu pengapian yang tepat berdasarkan posisi piston dalam silinder.
-
Sensor Posisi Camhaft (Camshaft Position Sensor/CMP): Sensor ini mendeteksi posisi camshaft (poros bubungan) dan mengirimkan sinyal ke ECU. Sinyal ini digunakan untuk sinkronisasi antara waktu pengapian dan posisi katup.
-
Sensor Oksigen (Oxygen Sensor/O2 Sensor): Sensor ini mengukur kadar oksigen dalam gas buang dan mengirimkan sinyal ke ECU. Sinyal ini digunakan oleh ECU untuk menyesuaikan rasio campuran bahan bakar dan udara agar optimal dan meminimalkan emisi gas buang.
-
Sensor Temperatur Mesin (Engine Temperature Sensor): Sensor ini mengukur suhu mesin dan mengirimkan sinyal ke ECU. Suhu mesin mempengaruhi waktu pengapian dan campuran bahan bakar udara. ECU akan menyesuaikan waktu pengapian dan campuran bahan bakar sesuai dengan suhu mesin.
-
Sensor Tekanan Udara Masuk (Manifold Absolute Pressure Sensor/MAP): Sensor ini mengukur tekanan udara masuk ke dalam mesin. Informasi ini penting untuk menentukan jumlah bahan bakar yang harus disuntikkan dan waktu pengapian yang tepat.
Cara Kerja Sistem Pengapian Avanza yang Dikendalikan ECU
Proses kerja sistem pengapian Avanza yang diatur oleh ECU dapat dijelaskan sebagai berikut:
-
Sensor mengirimkan data: Berbagai sensor mengirimkan data tentang kondisi mesin ke ECU, seperti posisi crankshaft, posisi camshaft, suhu mesin, tekanan udara masuk, dan kadar oksigen dalam gas buang.
-
ECU memproses data: ECU memproses data yang diterima dari sensor dan menentukan waktu pengapian yang optimal berdasarkan berbagai parameter.
-
ECU mengirimkan sinyal ke koil pengapian: ECU mengirimkan sinyal listrik ke koil pengapian pada waktu yang telah ditentukan.
-
Koil pengapian menghasilkan tegangan tinggi: Koil pengapian mengubah tegangan rendah dari baterai menjadi tegangan tinggi.
-
Tegangan tinggi dikirim ke busi: Tegangan tinggi dikirim ke busi melalui kabel busi.
-
Busi menghasilkan percikan api: Percikan api dibangkitkan pada busi, memicu pembakaran campuran bahan bakar dan udara di dalam silinder.
-
Siklus berulang: Siklus ini berulang untuk setiap silinder pada setiap putaran mesin.
Masalah Umum pada Sistem Pengapian Avanza dan Perannya
Beberapa masalah umum pada sistem pengapian Avanza yang dapat dipengaruhi oleh ECU meliputi:
-
Mesin sulit dihidupkan: Ini bisa disebabkan oleh masalah pada busi, koil pengapian, sensor crankshaft, atau ECU yang rusak.
-
Mesin tersendat-sendat: Hal ini bisa disebabkan oleh waktu pengapian yang tidak tepat, masalah pada sensor, atau masalah pada sistem bahan bakar.
-
Mesin kehilangan tenaga: Ini bisa disebabkan oleh masalah pada busi, koil pengapian, sensor, atau ECU yang rusak.
-
Emisi gas buang yang tinggi: Ini bisa disebabkan oleh masalah pada sensor oksigen, masalah pada sistem bahan bakar, atau masalah pada ECU.
-
Check Engine Light menyala: Ini mengindikasikan adanya masalah pada sistem pengapian atau sistem lainnya. Kode kesalahan dapat dibaca menggunakan alat scan untuk mengidentifikasi masalah yang spesifik.
Kesimpulan
Alat pengatur pengapian (ECU) pada Toyota Avanza memainkan peran yang sangat penting dalam memastikan kinerja mesin yang optimal. ECU mengontrol waktu pengapian, berinteraksi dengan berbagai sensor, dan mengatur beberapa sistem lain untuk memastikan pembakaran yang efisien dan meminimalkan emisi gas buang. Pemahaman yang baik tentang fungsi, komponen, dan cara kerja sistem pengapian, termasuk peran ECU, sangat penting untuk perawatan dan pemecahan masalah jika terjadi kendala pada performa mesin Avanza. Perawatan rutin, seperti penggantian busi dan pemeriksaan komponen lainnya secara berkala, sangat dianjurkan untuk menjaga kinerja sistem pengapian tetap optimal dan mencegah kerusakan yang lebih serius. Jika terjadi masalah pada sistem pengapian, sebaiknya segera konsultasikan dengan teknisi berpengalaman untuk mendapatkan diagnosis dan perbaikan yang tepat.
