Perbedaan Ball Joint Atas dan Bawah Innova: Fungsi, Gejala Kerusakan, dan Proses Perbaikan
Toyota Innova, sebagai salah satu mobil keluarga yang populer di Indonesia, memiliki sistem suspensi yang berperan krusial dalam kenyamanan dan keselamatan berkendara. Salah satu komponen penting dalam sistem suspensi Innova adalah ball joint, yang menghubungkan lengan kendali (control arm) dengan knuckle roda. Ball joint sendiri terbagi menjadi dua, yaitu ball joint atas (upper ball joint) dan ball joint bawah (lower ball joint). Meskipun keduanya memiliki fungsi utama yang sama, yaitu memungkinkan roda berputar bebas sambil tetap terhubung dengan sistem suspensi, terdapat perbedaan signifikan dalam konstruksi, fungsi spesifik, dan gejala kerusakan yang ditimbulkan. Artikel ini akan membahas secara detail perbedaan antara ball joint atas dan bawah Innova, mulai dari fungsi hingga proses perbaikannya.
Fungsi Ball Joint Atas dan Bawah
Baik ball joint atas maupun bawah memiliki fungsi utama yang sama, yaitu memungkinkan roda berputar bebas saat berbelok sambil tetap terhubung dengan sistem suspensi. Namun, letaknya yang berbeda menyebabkan perbedaan dalam kontribusi terhadap kinerja suspensi.
-

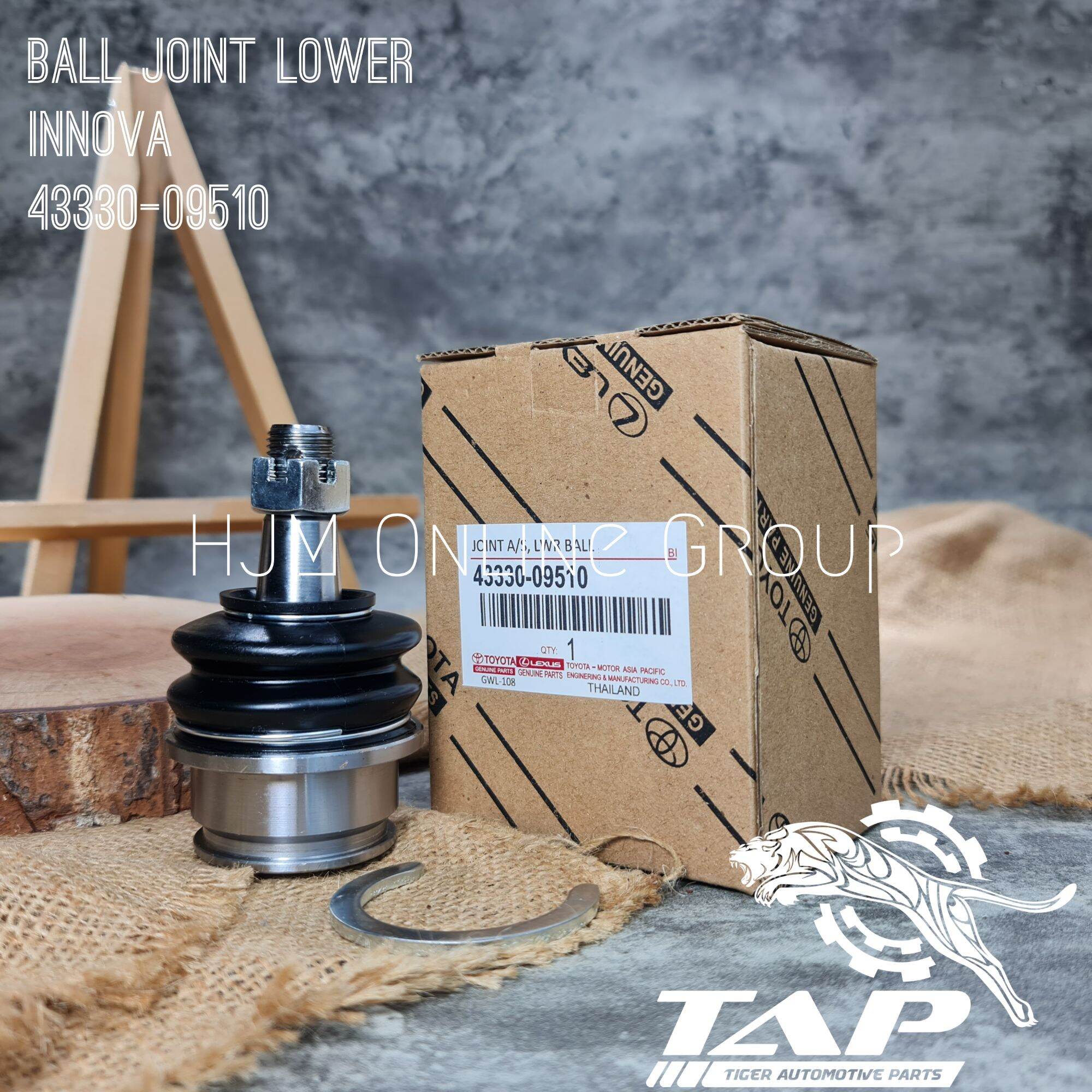

Ball Joint Bawah (Lower Ball Joint): Ball joint bawah menanggung beban utama kendaraan. Ia berperan penting dalam menahan beban vertikal dan gaya-gaya lateral yang dihasilkan saat pengereman, akselerasi, dan berbelok. Kerusakan pada ball joint bawah akan sangat berpengaruh pada stabilitas dan handling kendaraan, bahkan dapat menyebabkan kecelakaan. Ia bekerja secara lebih intensif dibandingkan ball joint atas.
-
Ball Joint Atas (Upper Ball Joint): Ball Joint atas memiliki peran yang lebih pada kontrol gerakan roda. Ia membantu mengendalikan gerakan vertikal dan rotasi roda, terutama saat berbelok. Meskipun tidak menanggung beban utama seperti ball joint bawah, kerusakan pada ball joint atas tetap dapat mempengaruhi handling dan kenyamanan berkendara. Perannya lebih menekankan pada presisi dan kontrol gerakan daripada menahan beban.
Perbedaan Konstruksi dan Letak
Perbedaan fungsi tersebut tercermin dalam konstruksi dan letaknya pada sistem suspensi Innova.
Letak: Ball joint bawah terletak di bagian bawah lengan kendali bawah (lower control arm), lebih dekat ke permukaan jalan. Sementara itu, ball joint atas terletak di bagian atas lengan kendali atas (upper control arm), lebih dekat ke sasis kendaraan.
-
Beban: Konstruksi ball joint bawah lebih kokoh dan berukuran lebih besar karena harus mampu menahan beban kendaraan yang lebih signifikan. Ball joint atas memiliki konstruksi yang relatif lebih kecil dan ringan karena beban yang ditanggungnya lebih kecil.
-
Material: Meskipun keduanya umumnya terbuat dari baja yang kuat dan tahan lama, material ball joint bawah mungkin menggunakan baja dengan kekerasan yang lebih tinggi untuk menahan beban yang lebih berat. Perbedaan material ini juga dapat mempengaruhi daya tahan dan ketahanan aus masing-masing komponen.
-
Sistem Pelumasan: Baik ball joint atas maupun bawah biasanya menggunakan sistem pelumasan berupa grease (gemuk). Namun, desain sistem pelumasan dan jumlah grease yang digunakan dapat berbeda tergantung pada pabrikan dan model kendaraan.
Gejala Kerusakan Ball Joint Atas dan Bawah
Kerusakan pada ball joint dapat menyebabkan berbagai gejala, yang mungkin berbeda antara ball joint atas dan bawah.
Gejala Kerusakan Ball Joint Bawah:
- Suara "klek-klek" atau "gemertak" saat berbelok: Ini adalah gejala paling umum. Suara tersebut muncul karena bola dan soket ball joint sudah aus atau rusak, sehingga terjadi gesekan yang menghasilkan suara.
- Mobil terasa limbung atau tidak stabil saat berbelok: Kerusakan ball joint bawah dapat menyebabkan ketidakstabilan pada roda, sehingga mobil terasa limbung atau sulit dikendalikan saat berbelok.
- Roda terasa bergetar atau bergoyang: Getaran atau goyangan pada roda dapat mengindikasikan kerusakan pada ball joint bawah.
- Ban aus tidak merata: Kerusakan ball joint bawah dapat menyebabkan sudut camber dan caster roda berubah, sehingga menyebabkan ban aus tidak merata.
- Suspensi terasa lebih keras atau lebih empuk dari biasanya: Kerusakan ball joint bawah dapat mempengaruhi kinerja suspensi, sehingga membuat suspensi terasa lebih keras atau lebih empuk dari biasanya.
Gejala Kerusakan Ball Joint Atas:
- Suara "krek" atau "gemerincing" saat melewati jalan yang tidak rata: Suara ini lebih halus dibandingkan suara yang dihasilkan oleh ball joint bawah yang rusak.
- Rasa goyangan atau ketidakstabilan pada kecepatan tinggi: Meskipun tidak seberat gejala pada ball joint bawah, kerusakan ball joint atas juga dapat menyebabkan rasa goyangan atau ketidakstabilan, terutama pada kecepatan tinggi.
- Handling yang kurang responsif: Kerusakan ball joint atas dapat membuat mobil terasa kurang responsif saat berbelok.
- Ban aus tidak merata (lebih ringan dibandingkan kerusakan ball joint bawah): Kerusakan ball joint atas juga dapat menyebabkan ban aus tidak merata, namun biasanya lebih ringan dibandingkan kerusakan pada ball joint bawah.
Proses Perbaikan dan Penggantian
Perbaikan ball joint biasanya dilakukan dengan cara penggantian. Proses penggantian ball joint atas dan bawah cukup kompleks dan memerlukan keahlian mekanik yang berpengalaman. Berikut adalah langkah-langkah umum dalam penggantian ball joint:
-
Pemeriksaan dan Diagnosa: Mekanik akan memeriksa kondisi ball joint dengan cara memeriksa kelonggaran atau suara yang mencurigakan. Penggunaan alat khusus mungkin diperlukan untuk mengukur tingkat kelonggaran.
-
Pelepasan Komponen: Untuk mengganti ball joint, beberapa komponen lain di sekitar ball joint perlu dilepas terlebih dahulu, seperti roda, kaliper rem, dan beberapa bagian dari sistem suspensi.
-
Penggunaan Alat Spesial: Proses pelepasan dan pemasangan ball joint seringkali memerlukan alat-alat khusus, seperti press ball joint atau puller. Alat-alat ini diperlukan untuk menghindari kerusakan pada komponen lain selama proses penggantian.
-
Pemasangan Ball Joint Baru: Setelah ball joint lama dilepas, ball joint baru akan dipasang dengan hati-hati dan memastikan terpasang dengan benar dan kencang.
-
Pengencangan dan Penyetelan: Setelah ball joint baru terpasang, semua baut dan mur perlu dikencangkan dengan torsi yang tepat. Penyetelan geometri roda juga diperlukan untuk memastikan kinerja suspensi optimal setelah penggantian.
-
Pengujian: Setelah semua komponen terpasang kembali, mobil perlu diuji coba untuk memastikan bahwa penggantian ball joint telah berhasil dan tidak ada masalah lain yang muncul.
Kesimpulan
Ball joint atas dan bawah Innova memiliki peran yang berbeda namun sama pentingnya dalam sistem suspensi. Ball joint bawah menanggung beban utama dan berperan dalam stabilitas, sementara ball joint atas lebih berperan dalam kontrol gerakan roda. Gejala kerusakan dan proses perbaikannya juga memiliki perbedaan. Penting untuk segera melakukan pemeriksaan dan perbaikan jika ditemukan gejala kerusakan pada ball joint untuk memastikan keselamatan dan kenyamanan berkendara. Menggunakan jasa bengkel yang berpengalaman dan terpercaya sangat direkomendasikan untuk memastikan proses penggantian ball joint dilakukan dengan benar dan aman. Jangan ragu untuk berkonsultasi dengan mekanik profesional untuk diagnosis dan solusi yang tepat terkait masalah pada ball joint kendaraan Anda.
