Mengenal Arti Warna Kabel Tape Avanza: Panduan Komprehensif untuk Perbaikan dan Modifikasi
Table of Content
Mengenal Arti Warna Kabel Tape Avanza: Panduan Komprehensif untuk Perbaikan dan Modifikasi
Avanza, mobil keluarga andalan Toyota, telah menjadi bagian tak terpisahkan dari kehidupan masyarakat Indonesia. Kepopulerannya tak lepas dari keandalannya dan kemudahan perawatan. Namun, pernahkah Anda merasa kebingungan saat berurusan dengan kabel-kabel di balik dasbor, khususnya yang terhubung dengan tape atau head unit? Memahami arti warna kabel tape Avanza sangat krusial, baik untuk perbaikan sederhana, instalasi aksesoris tambahan, hingga modifikasi audio sistem yang lebih kompleks. Artikel ini akan menjadi panduan komprehensif untuk mengurai misteri warna-warna kabel tersebut, membantu Anda dalam mengatasi berbagai permasalahan dan memaksimalkan sistem audio mobil kesayangan.
Mengapa Memahami Warna Kabel Penting?
Sebelum membahas detail warna kabel, penting untuk memahami mengapa memahami kode warna ini sangat penting. Kabel-kabel pada tape Avanza, seperti halnya pada sistem kelistrikan mobil lainnya, memiliki fungsi spesifik yang ditandai dengan warna tertentu. Kesalahan dalam menghubungkan kabel dapat mengakibatkan kerusakan pada tape, sistem kelistrikan mobil, bahkan potensi bahaya seperti korsleting. Dengan memahami kode warna, Anda dapat:
- Melakukan Perbaikan Sendiri: Jika tape Anda mengalami kerusakan, Anda mungkin dapat melakukan perbaikan sederhana sendiri tanpa harus ke bengkel, menghemat biaya dan waktu.
- Memasang Aksesoris Tambahan: Ingin memasang amplifier, subwoofer, atau perangkat audio lainnya? Memahami warna kabel akan memudahkan Anda dalam melakukan instalasi dengan benar dan aman.
- Memmodifikasi Sistem Audio: Bagi Anda yang gemar memodifikasi sistem audio, memahami kode warna adalah kunci untuk menciptakan sistem audio yang optimal dan sesuai keinginan.
- Mencegah Kerusakan: Menghindari kesalahan koneksi kabel akan mencegah kerusakan pada tape, sistem kelistrikan mobil, dan komponen audio lainnya.

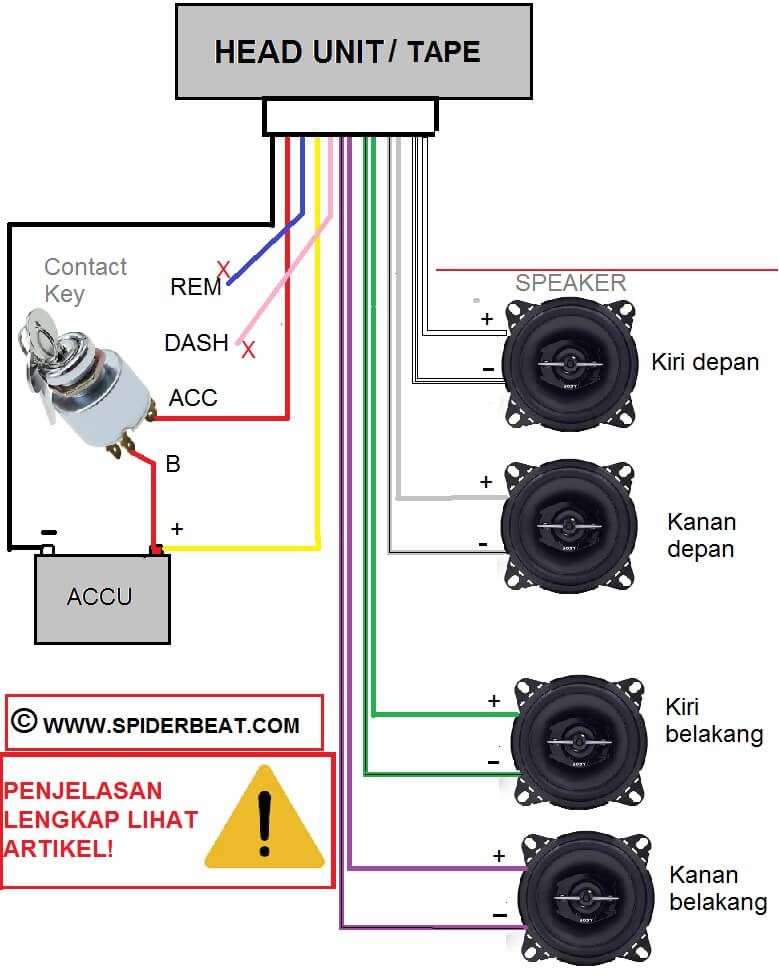

Standar Warna Kabel dan Fungsinya
Meskipun tidak ada standar universal yang baku untuk semua merek mobil, terdapat beberapa warna kabel yang umum digunakan pada tape Avanza dan mobil-mobil lainnya. Berikut adalah penjelasan beberapa warna kabel yang sering dijumpai dan fungsinya:
-
Merah (+12V): Kabel ini merupakan sumber daya positif (+12 Volt) dari aki mobil. Ini adalah sumber daya utama untuk menghidupkan tape. Pastikan kabel ini terhubung dengan benar ke sumber daya positif yang sesuai. Salah sambung dapat mengakibatkan kerusakan serius.
-
Hitam (Ground/Massa): Kabel hitam ini berfungsi sebagai ground atau massa, yaitu titik referensi nol tegangan. Kabel ini menghubungkan tape ke bodi mobil untuk mengalirkan arus listrik kembali ke aki. Sambungan ground yang baik sangat penting untuk kinerja sistem audio yang optimal. Sambungan yang buruk dapat mengakibatkan suara berisik atau gangguan lainnya.
-
Kuning (+12V Switched): Kabel kuning ini juga merupakan sumber daya positif (+12 Volt), namun berbeda dengan kabel merah. Kabel kuning hanya mendapatkan daya ketika kunci kontak dihidupkan. Ini memastikan tape hanya menyala ketika mobil dinyalakan dan mencegah pengurasan aki.
-
Biru (Remote Turn-On): Kabel biru ini berfungsi sebagai sinyal untuk mengaktifkan amplifier atau perangkat audio eksternal lainnya. Kabel ini biasanya terhubung ke output remote turn-on pada tape. Ketika tape dihidupkan, kabel biru akan mengirimkan sinyal ke amplifier untuk juga menyala.
-
Putih (Input Kiri): Kabel putih ini merupakan input audio untuk saluran kiri. Kabel ini membawa sinyal audio dari sumber audio (misalnya, radio, CD player) ke tape.
-
Abu-abu (Input Kanan): Kabel abu-abu ini merupakan input audio untuk saluran kanan. Fungsi dan penggunaannya sama seperti kabel putih, namun untuk saluran kanan.
-
Hijau/Biru Muda (Illumination/Lampu): Kabel ini biasanya digunakan untuk menyalakan lampu pada panel tape. Warna lampu dapat bervariasi tergantung pada model tape.
-
Oranye/Ungu (Antena): Kabel ini berfungsi untuk menghubungkan tape ke antena mobil. Kualitas penerimaan sinyal radio sangat bergantung pada koneksi antena yang baik.
-
Hijau (Speed Sensor): Beberapa model tape Avanza menggunakan kabel hijau untuk membaca kecepatan kendaraan. Informasi ini digunakan untuk beberapa fitur tertentu pada tape, seperti pengaturan volume otomatis.
-
Coklat (Parking Brake): Kabel ini terhubung ke rem parkir. Beberapa fitur pada tape, seperti menonton video, hanya dapat diaktifkan jika rem parkir ditarik.
Catatan Penting:
- Kode Warna Dapat Bervariasi: Meskipun terdapat standar umum, kode warna kabel dapat bervariasi tergantung pada model tape dan tahun produksi Avanza. Selalu rujuk ke manual pemilik atau diagram kabel tape Anda untuk memastikan ketepatannya.
- Gunakan Multimeter: Untuk memastikan fungsi setiap kabel, gunakan multimeter untuk menguji tegangan dan kontinuitas. Ini akan membantu Anda menghindari kesalahan koneksi.
- Kehati-hatian: Kerja pada sistem kelistrikan mobil memerlukan kehati-hatian. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada teknisi yang berpengalaman.
Mengatasi Masalah Umum dengan Memahami Warna Kabel
Memahami arti warna kabel dapat membantu Anda mengatasi beberapa masalah umum pada tape Avanza, misalnya:
-
Tape Tidak Menyala: Periksa koneksi kabel merah (+12V) dan hitam (Ground). Pastikan kedua kabel terhubung dengan baik dan aman.
-
Tape Tidak Mendapatkan Suara: Periksa koneksi kabel putih (Input Kiri) dan abu-abu (Input Kanan). Pastikan kabel terhubung dengan benar ke sumber audio.
-
Lampu Tape Tidak Menyala: Periksa koneksi kabel hijau/biru muda (Illumination). Pastikan kabel terhubung dengan baik ke sumber daya yang sesuai.
-
Amplifier Tidak Menyala: Periksa koneksi kabel biru (Remote Turn-On). Pastikan kabel terhubung dengan benar ke output remote turn-on pada tape.
Kesimpulan
Memahami arti warna kabel tape Avanza merupakan keterampilan penting bagi pemilik mobil yang ingin melakukan perawatan, perbaikan, atau modifikasi sistem audio sendiri. Dengan pengetahuan ini, Anda dapat melakukan pekerjaan dengan lebih efisien, aman, dan menghemat biaya. Namun, selalu ingat untuk berhati-hati dan merujuk ke manual pemilik atau diagram kabel jika Anda ragu. Jangan ragu untuk berkonsultasi dengan teknisi berpengalaman jika Anda menghadapi kesulitan. Semoga artikel ini bermanfaat dan membantu Anda dalam memahami sistem kelistrikan tape Avanza Anda.
