Diagram Sequence Penjualan Toko Online: Sebuah Studi Kasus
E-commerce telah merevolusi cara kita berbelanja, menawarkan kenyamanan dan aksesibilitas yang tak tertandingi. Di balik kemudahan berbelanja online ini terdapat sistem yang kompleks dan terintegrasi. Untuk memahami alur kerja sistem tersebut, diagram sequence menjadi alat yang sangat berguna. Artikel ini akan membahas contoh diagram sequence untuk proses penjualan di sebuah toko online, menjelaskan setiap langkah dan interaksi antar komponen sistem. Kita akan menggunakan skenario penjualan sederhana sebagai studi kasus, dan menjabarkannya secara detail untuk memberikan pemahaman yang komprehensif.
Skenario Penjualan:
Bayangkan seorang pelanggan, sebut saja Budi, ingin membeli sebuah buku berjudul "Rahasia Sukses Berbisnis Online" dari toko online "BukuKita.com". Budi menemukan buku tersebut melalui pencarian di website BukuKita.com, menambahkannya ke keranjang belanja, melakukan proses checkout, memilih metode pembayaran, dan akhirnya menerima konfirmasi pesanan. Proses ini akan kita gambarkan melalui diagram sequence.

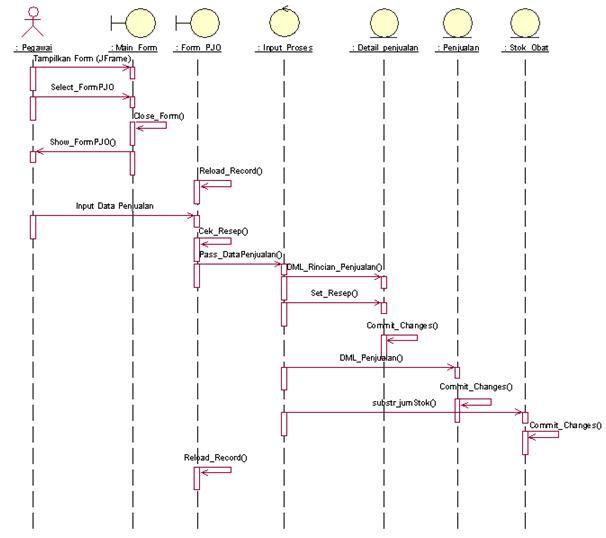

Diagram Sequence: Proses Penjualan di BukuKita.com
Diagram sequence berikut ini akan menggambarkan interaksi antar komponen sistem selama proses penjualan tersebut. Komponen-komponen yang terlibat meliputi:
- Pelanggan (Budi): Aktor utama yang melakukan pembelian.
- Web Browser: Antarmuka pengguna yang digunakan Budi untuk berinteraksi dengan website.
- Web Server: Server yang menjalankan website BukuKita.com dan menangani permintaan dari browser.
- Database: Tempat penyimpanan data produk, pelanggan, dan transaksi.
- Payment Gateway: Sistem pembayaran pihak ketiga yang memproses transaksi pembayaran.
- Email Server: Server yang digunakan untuk mengirim email konfirmasi pesanan.
- Inventory System: Sistem yang mengelola stok barang.
Langkah-langkah dalam Diagram Sequence:
Berikut adalah penjelasan langkah demi langkah proses penjualan dalam diagram sequence, diilustrasikan dengan deskripsi dan penjelasan masing-masing pesan yang dipertukarkan:
1. Pelanggan Mencari Produk:
- Budi (Pelanggan) -> Web Browser: Budi membuka web browser dan mengetikkan alamat BukuKita.com.
- Web Browser -> Web Server: Browser mengirimkan permintaan HTTP (GET) ke web server untuk halaman utama website.
- Web Server -> Database: Web server meminta data produk dari database.
- Database -> Web Server: Database mengirimkan data produk (termasuk "Rahasia Sukses Berbisnis Online") ke web server.
- Web Server -> Web Browser: Web server mengirimkan halaman website yang menampilkan daftar produk, termasuk buku yang dicari Budi.
2. Pelanggan Menambahkan Produk ke Keranjang:
- Budi (Pelanggan) -> Web Browser: Budi memilih buku "Rahasia Sukses Berbisnis Online" dan mengklik tombol "Tambahkan ke Keranjang".
- Web Browser -> Web Server: Browser mengirimkan permintaan HTTP (POST) ke web server untuk menambahkan produk ke keranjang.
- Web Server -> Database: Web server memperbarui data keranjang belanja Budi di database.
- Database -> Web Server: Database mengkonfirmasi pembaruan data keranjang.
- Web Server -> Web Browser: Web server mengirimkan konfirmasi bahwa produk telah ditambahkan ke keranjang.
3. Pelanggan Melakukan Checkout:
- Budi (Pelanggan) -> Web Browser: Budi mengklik tombol "Checkout".
- Web Browser -> Web Server: Browser mengirimkan permintaan HTTP (GET) ke web server untuk halaman checkout.
- Web Server -> Database: Web server mengambil data keranjang belanja Budi dari database.
- Database -> Web Server: Database mengirimkan data keranjang belanja ke web server.
- Web Server -> Web Browser: Web server menampilkan halaman checkout dengan detail pesanan.
4. Pelanggan Memilih Metode Pembayaran:
- Budi (Pelanggan) -> Web Browser: Budi memilih metode pembayaran (misalnya, kartu kredit).
- Web Browser -> Web Server: Browser mengirimkan informasi pilihan metode pembayaran ke web server.
- Web Server -> Payment Gateway: Web server meneruskan informasi pembayaran ke Payment Gateway.
5. Proses Pembayaran di Payment Gateway:
- Web Server -> Payment Gateway: Web server mengirimkan detail transaksi (jumlah, metode pembayaran, dll.) ke Payment Gateway.
- Payment Gateway -> Bank/Lembaga Keuangan: Payment Gateway berkomunikasi dengan bank atau lembaga keuangan untuk memverifikasi pembayaran.
- Bank/Lembaga Keuangan -> Payment Gateway: Bank/Lembaga Keuangan memberikan konfirmasi status pembayaran.
- Payment Gateway -> Web Server: Payment Gateway mengirimkan konfirmasi status pembayaran ke web server.
6. Konfirmasi Pembayaran dan Pembaruan Stok:
- Web Server -> Database: Web server memperbarui status pesanan di database menjadi "terbayar".
- Web Server -> Inventory System: Web server mengurangi stok buku "Rahasia Sukses Berbisnis Online" di Inventory System.
- Inventory System -> Web Server: Inventory System mengkonfirmasi pengurangan stok.
7. Pengiriman Email Konfirmasi:
- Web Server -> Email Server: Web server mengirimkan email konfirmasi pesanan ke Budi.
- Email Server -> Budi (Pelanggan): Email konfirmasi pesanan diterima oleh Budi.
Kesimpulan:
Diagram sequence di atas menunjukkan alur kerja yang kompleks dan terintegrasi dalam proses penjualan toko online. Setiap langkah dan interaksi antar komponen sistem dijelaskan secara detail. Memahami diagram sequence ini membantu dalam menganalisis, mendesain, dan memelihara sistem e-commerce. Diagram ini juga dapat digunakan sebagai dasar untuk pengembangan dan pengujian sistem, memastikan setiap komponen berfungsi dengan baik dan terintegrasi secara efisien. Perlu diingat bahwa ini hanyalah contoh sederhana, dan diagram sequence yang sebenarnya untuk sistem e-commerce yang kompleks akan jauh lebih rumit dan melibatkan lebih banyak komponen dan interaksi. Namun, contoh ini memberikan pemahaman dasar tentang bagaimana diagram sequence dapat digunakan untuk memodelkan proses bisnis dalam konteks e-commerce. Dengan pemahaman yang lebih mendalam tentang diagram sequence dan alur kerja sistem e-commerce, kita dapat menghargai kompleksitas dan kehebatan teknologi yang mendukung kemudahan berbelanja online yang kita nikmati saat ini. Perbaikan dan pengembangan sistem e-commerce terus dilakukan untuk meningkatkan efisiensi, keamanan, dan pengalaman pengguna. Memahami diagram sequence merupakan langkah penting dalam proses tersebut.
