Mengupas Tuntas Sensor Speedometer Innova: Fungsi, Cara Kerja, dan Troubleshooting

Mengupas Tuntas Sensor Speedometer Innova: Fungsi, Cara Kerja, dan Troubleshooting

Toyota Innova, sebagai salah satu mobil keluarga andalan di Indonesia, mengandalkan berbagai sensor untuk memastikan kinerja optimal dan keamanan berkendara. Salah satu sensor yang krusial adalah sensor speedometer. Komponen kecil ini memiliki peran besar dalam memberikan informasi kecepatan kendaraan kepada pengemudi, serta berperan penting dalam sistem kontrol lainnya di dalam mobil. Kegagalan sensor ini dapat menyebabkan berbagai masalah, mulai dari indikator kecepatan yang tidak akurat hingga malfungsi sistem transmisi otomatis. Artikel ini akan membahas secara mendalam tentang sensor speedometer Innova, meliputi fungsinya, cara kerjanya, gejala kerusakan, dan cara melakukan troubleshooting.

Fungsi Sensor Speedometer Innova

Sensor speedometer Innova, yang juga dikenal sebagai Vehicle Speed Sensor (VSS), memiliki beberapa fungsi utama:

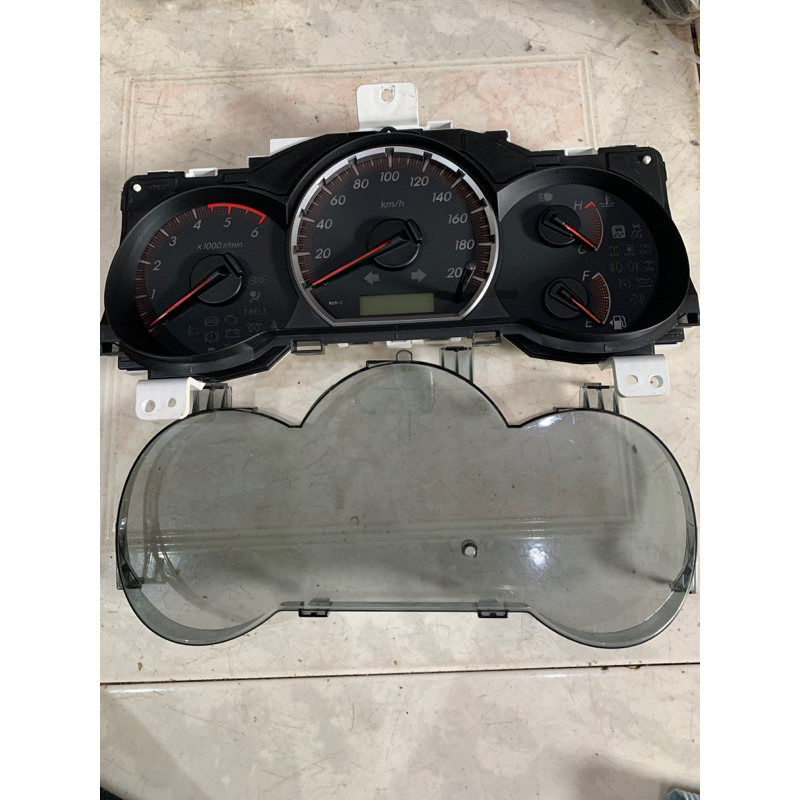

1. Menampilkan Kecepatan Kendaraan: Fungsi utama sensor ini adalah memberikan informasi kecepatan kendaraan kepada pengemudi melalui speedometer di panel instrumen. Informasi ini sangat penting untuk menjaga keselamatan dan kepatuhan terhadap peraturan lalu lintas.

2. Kontrol Sistem Transmisi Otomatis: Pada Innova dengan transmisi otomatis, sensor speedometer berperan vital dalam mengatur perpindahan gigi. ECU (Engine Control Unit) menggunakan data kecepatan dari VSS untuk menentukan gigi yang tepat berdasarkan kecepatan dan beban kendaraan. Perpindahan gigi yang tepat memastikan efisiensi bahan bakar dan performa mesin yang optimal.



3. Sistem Kontrol Cruise Control: Jika Innova dilengkapi dengan fitur cruise control, sensor speedometer akan memberikan data kecepatan kepada sistem cruise control untuk menjaga kecepatan kendaraan tetap konstan.

4. Sistem Anti-lock Braking System (ABS): Sensor speedometer juga memberikan informasi kecepatan roda kepada sistem ABS. Informasi ini penting bagi ABS untuk mengatur tekanan rem pada masing-masing roda secara individual, mencegah roda terkunci saat pengereman mendadak.



5. Sistem Electronic Stability Control (ESC): ESC, jika tersedia pada Innova, juga memanfaatkan data kecepatan dari VSS untuk mendeteksi kehilangan traksi dan melakukan intervensi untuk menjaga stabilitas kendaraan.

6.

   Odometer: Data kecepatan dari VSS juga digunakan untuk menghitung jarak tempuh kendaraan yang ditampilkan pada odometer.

Cara Kerja Sensor Speedometer Innova

Sensor speedometer Innova umumnya merupakan sensor tipe magnet reluktansi. Sensor ini terdiri dari:

• Magnet Permanen: Magnet ini menghasilkan medan magnet yang konstan.
• Roda Gigi (Gear): Roda gigi ini terhubung secara mekanis dengan transmisi kendaraan. Roda gigi ini memiliki sejumlah gigi yang akan berputar seiring dengan putaran roda kendaraan.
• Coil Induksi: Coil induksi ditempatkan di dekat roda gigi. Saat roda gigi berputar, gigi-gigi tersebut akan melewati medan magnet yang dihasilkan oleh magnet permanen. Hal ini akan menyebabkan perubahan fluks magnet di dalam coil induksi.
• Sinyal Listrik: Perubahan fluks magnet ini akan menginduksi sinyal listrik pada coil induksi. Frekuensi sinyal listrik ini sebanding dengan kecepatan putaran roda gigi, dan dengan demikian, sebanding dengan kecepatan kendaraan.

Sinyal listrik dari sensor speedometer kemudian dikirim ke ECU. ECU akan memproses sinyal ini untuk menentukan kecepatan kendaraan dan mengirimkan informasi tersebut ke speedometer dan sistem lainnya yang membutuhkannya. Kecepatan kendaraan dihitung berdasarkan jumlah pulsa listrik yang diterima dalam satuan waktu tertentu.

Gejala Kerusakan Sensor Speedometer Innova

Beberapa gejala yang menunjukkan kemungkinan kerusakan sensor speedometer Innova antara lain:

• Jarum Speedometer Tidak Bergerak atau Tidak Akurat: Gejala paling umum adalah jarum speedometer yang tidak bergerak sama sekali atau menunjukkan kecepatan yang tidak akurat. Kecepatan yang ditampilkan bisa jauh lebih rendah atau lebih tinggi dari kecepatan sebenarnya.

• Indikator "Check Engine" Menyala: Kerusakan sensor speedometer dapat menyebabkan indikator "Check Engine" menyala karena ECU mendeteksi adanya kesalahan pada sistem.

• Malfungsi Sistem Transmisi Otomatis: Pada Innova dengan transmisi otomatis, kerusakan sensor speedometer dapat menyebabkan perpindahan gigi yang kasar, terlambat, atau bahkan kegagalan perpindahan gigi.

• Cruise Control Tidak Berfungsi: Jika Innova dilengkapi dengan cruise control, kerusakan sensor speedometer dapat menyebabkan fitur ini tidak berfungsi.

• ABS dan ESC Tidak Berfungsi Optimal: Kerusakan sensor speedometer dapat mengganggu kinerja sistem ABS dan ESC, mengurangi keamanan berkendara.

• Odometer Tidak Berfungsi dengan Benar: Jarak tempuh yang ditampilkan pada odometer mungkin tidak akurat.

Troubleshooting Sensor Speedometer Innova

Sebelum mengganti sensor speedometer, beberapa langkah troubleshooting dapat dilakukan:

1. Pemeriksaan Kabel dan Konektor: Periksa kabel dan konektor yang terhubung ke sensor speedometer. Pastikan tidak ada kabel yang putus, terkelupas, atau konektor yang longgar atau kotor. Bersihkan konektor jika perlu.

2. Pemeriksaan Fuse: Pastikan fuse yang terkait dengan sensor speedometer tidak putus. Ganti fuse jika perlu.

3. Pemeriksaan Tegangan Listrik: Gunakan multimeter untuk memeriksa tegangan listrik yang masuk ke sensor speedometer. Tegangan harus sesuai dengan spesifikasi yang tertera pada buku manual.

4. Pemeriksaan Sensor Speedometer: Jika langkah-langkah di atas tidak menemukan masalah, sensor speedometer mungkin perlu diperiksa lebih lanjut. Hal ini dapat dilakukan dengan menggunakan alat diagnostik khusus untuk membaca kode kesalahan dari ECU. Jika sensor speedometer menunjukkan kesalahan, maka sensor tersebut perlu diganti.

5. Pemeriksaan Roda Gigi: Dalam beberapa kasus, kerusakan pada roda gigi yang terhubung ke sensor speedometer juga dapat menyebabkan masalah. Pemeriksaan dan perbaikan atau penggantian roda gigi mungkin diperlukan.

Kesimpulan

Sensor speedometer Innova merupakan komponen penting yang berperan dalam berbagai sistem di dalam mobil. Kerusakan sensor ini dapat menyebabkan berbagai masalah yang mengganggu kenyamanan dan keamanan berkendara. Oleh karena itu, penting untuk melakukan perawatan dan pemeriksaan berkala untuk mencegah kerusakan dan memastikan kinerja sensor speedometer tetap optimal. Jika terjadi gejala kerusakan, segera lakukan troubleshooting dan perbaiki atau ganti sensor speedometer jika diperlukan. Ingatlah untuk selalu berkonsultasi dengan mekanik berpengalaman untuk mendapatkan penanganan yang tepat. Jangan ragu untuk melakukan pemeriksaan secara berkala guna mencegah hal-hal yang tidak diinginkan. Keberhasilan perawatan kendaraan Anda sangat bergantung pada pemeliharaan yang tepat dan responsif terhadap setiap gejala yang muncul.
